Сухой бетон — это заводская сухая смесь цемента, фракционированного заполнителя и функциональных добавок, которую увлажняют на объекте до рабочей подвижности. Формат удобен, когда требуется точная дозировка и контролируемое качество при малых и средних объёмах.
Зачем вообще выбирать сухой бетон для частных и малых объектов?
Сухие смеси обеспечивают воспроизводимое качество, логистическую гибкость и ускорение работ там, где поставка автобетоносмесителем нецелесообразна или технически затруднена. На объект привозят мешки, дозируют воду, замешивают партиями и сразу укладывают.
При локальных фундаментных включениях, монолитных поясках, стяжках и ремонтных уплотнениях формат избавляет от простоев и риска расслоения в ожидании миксера. На сложнодоступных участках это снижает операционные риски и кромочные потери.
Какие составы называют “сухим бетоном” и чем они отличаются от пескобетона?
Сухим бетоном называют смеси на цементном вяжущем с песком и каменным заполнителем мелких фракций, допускающие получение классов по прочности B7,5–B25 и выше. Пескобетон — это смеси без крупного щебня, ориентированные на стяжки и мелкозамоноличивание с номинальными классами до B20.
Добавки (пластификаторы, водоудерживающие, противоморозные, расширяющие) формируют нужную подвижность, водоудержание, трещиностойкость и раннюю прочность для конкретного узла применения.
Какую марку прочности выбрать для фундамента, стяжки и ремонта?
Для лент малых построек и ростверков лёгких конструкций берут классы B15–B22,5, для стяжек и полов — В12,5–B20, для восстановительных работ по кромкам и анкеровке — от B20 с повышенной адгезией. Выбор завязан на нагрузку, основание и климат.
В узлах с морозным пучением и периодическим увлажнением полезны смеси с воздухововлекающими и пластифицирующими компонентами, повышающие долговечность при циклах замораживания-оттаивания.
Как рассчитать количество воды и поддерживать рабочую подвижность без потери прочности?
Воду рассчитывают из паспортного водоцементного отношения и требуемой подвижности. Избыток воды даёт удобство укладки ценой пористости и усадки. Контроль ведут по времени стекания конуса и визуальной связности смеси в лотке.
Практическая схема: задать 90–95% проектной воды, перемешать до равномерности, затем дозалить малыми порциями по 1–2% от массы сухой смеси, добиваясь целевого расплыва без блеска воды на поверхности.
| Параметр | Номинальное значение | Диапазон допуска | Комментарий технолога |
|---|---|---|---|
| Класс по прочности | B20 | B15–B22,5 | Для стяжек и поясков; под облицовку и нагрузку до средней |
| Цемент | CEM I 42,5Н | CEM II/A-S 42,5Н | Стабильная ранняя прочность; для холодных условий используют ускорители |
| Заполнитель | 0–5 мм песок, 5–10 мм щебень | Песок 0–2, щебень 5–10 | Ползучесть и усадка ниже при фракции 5–10 мм |
| В/Ц (проектное) | 0,42 | 0,38–0,48 | Подвижность P2–P3 без расслоения |
| Вода на 25 кг | ~3,8–4,2 л | 3,5–4,5 л | Точная доза по паспорту производителя |
| Добавки | Пластификатор, воздухововлекающая | + ускоритель по ситуации | Для наружных работ и циклов F |
| Время жизни смеси | ~45 мин | 30–60 мин | Партии не превышают объём, укладываемый за цикл |
| Уход | Плёнкообразователь/увлажнение 3 суток | — | Особенно важно при ветре и низкой влажности |
Как рассчитать объём сухого бетона под 1 м³ уложенного монолита?
Расчёт ведут с учётом насыпной плотности сухой смеси и целевого класса. Для B20 типовой удельный расход сухой смеси составляет 1 900–2 100 кг на 1 м³ монолита при корректном В/Ц и уплотнении. При фасовке по 25 кг требуется ориентировочно 76–84 мешка на 1 м³.
Чтобы избежать недопоставки, добавляют технологический резерв 3–5% на кромочные потери, картирование и промывки оборудования. На стяжках с неровным основанием резерв увеличивают до 7–10% в зависимости от фактической геометрии.
| Показатель | Значение | Обоснование |
|---|---|---|
| Удельный расход, кг/м³ | 2 000 | Средний для B20 при песок+щебень 5–10 мм |
| Мешок, кг | 25 | Фасовка стандарт |
| Количество мешков, шт | 80 | 2 000 ÷ 25 |
| Резерв технологический | +5% | Потери и добор по контуру |
| Итого мешков | 84 | 80 × 1,05 округлением до целого |
Где сухой бетон оправдан, а где лучше заказать готовую смесь?
Сухие смеси рациональны при объёмах до нескольких кубометров, сложном подъезде, частых технологических паузах и точечной укладке. Автобетоносмесь выигрывает, когда требуется непрерывная заливка значительного объёма с гарантией однородности по карте.
Для стяжек в действующих помещениях и ремонта монолитов сухие составы обеспечивают минимизацию грязи и точный ритм, тогда как при лентах для капитальных строений с протяжённой картой целесообразно привлечение миксера и бетононасоса.
| Критерий | Сухой бетон (мешки) | Готовая смесь (миксер) | Пескобетон |
|---|---|---|---|
| Рациональный объём | 0,1–3 м³ | ≥3–5 м³ | 0,05–1,5 м³ |
| Подвижность / управляемость | Высокая, порциями | Зависит от логистики | Высокая для стяжек |
| Риск расслоения | Низкий при малых замесах | Средний при простоях | Низкий |
| Точность дозирования | По воде и партиям | По паспорту поставки | По воде, без щебня |
| Применение | Пояски, лестницы, ремонт | Ленты, плиты, стены | Стяжки, выравнивание |
Какие риски и дефекты характерны для сухих составов при самостоятельном замесе?
Основные риски — передозировка воды, недостаточное перемешивание, отсутствие виброуплотнения и преждевременное высыхание поверхности. Это ведёт к снижению прочности, капиллярной сетке усадочных трещин и слабой сцепке с основанием.
Для узлов с повышенной эксплуатацией ошибкой становится укладка без праймирования контакта и без шпонок-ключей, особенно при ремонте кромок плит и ступеней. Внешние работы без укрытия от ветра ускоряют испарение и создают градиент усадки.
Как организовать приёмку и контроль прочности без лаборатории?
Оперативный контроль ведут по плотности образцов из контрольных кубиков и по поверхностной твёрдости молотком по шкале относительных значений. Для бытового уровня достаточно фиксации массы сформованных образцов и их равномерного набора твёрдости по дням ухода.
На ответственных узлах применяют отбор кернов и ультразвуковую дефектоскопию, но в частной практике достаточно контрольной карты с датами замеса, температурой, расходом воды и фактом укрытия.
Как подготовить основание и обеспечить сцепление при ремонте и доливке?
Основание очищают до твёрдого зерна, обеспыливают и грунтуют полимер-цементным адгезионным слоем или контактной эмульсией, после чего укладку начинают “по сырому”. В сопряжении старого и нового монолита закладывают шпонки и анкера с шагом, рассчитанным по ожидаемой сдвиговой нагрузке.
Для стяжек на разделительном слое применяют полиэтилен или рулонную гидроизоляцию, оставляя температурные швы вдоль длинных сторон и у жёстких включений. При устройстве лестничных маршей выдерживают геометрию проступи и подступенка по проекту.
Какие требования к воде и температурному режиму при замесе на объекте?
Вода должна быть питьевого качества без органики и масел, температура — от 10 до 25 °C. Работы при отрицательных температурах допускаются только при наличии противоморозных добавок с учётом теплового режима укрытия и фактической температуры смеси.
Нагрев воды применяют для стабилизации времени схватывания, но превышение 30 °C ускоряет потерю жизнеспособности замеса и ухудшает структуру геля цемента в первые часы.
| Параметр | Для лент и поясков | Для стяжек | Для ремонта |
|---|---|---|---|
| Класс по прочности | B20–B25 | B12,5–B20 | B20–B25 |
| Подвижность (целевая) | P2–P3 | P3–P4 | P3 с тиксотропией |
| Заполнитель | Песок + щебень 5–10 | Песок 0–2 | Песок 0–5 + мелкий щебень |
| Добавки | Пластификатор, воздухововлекающая | Водоудерживающая, пластификатор | Расширяющая, адгезионная |
| Водоудержание | ≥90% | ≥92% | ≥90% |
| Морозостойкость | F100–F150 | F75–F100 | F150 |
Что влияет на долговечность: усадка, карбонизация и защита от воды?
Долговечность определяется плотностью структуры, качеством уплотнения и уходом. Усадка контролируется водоцементным отношением и наличием микровоздуха, карбонизация замедляется низкой пористостью и гидрофобизацией поверхности, а защита от воды достигается плёнкообразующими мембранами и гидроизоляционными решениями по узлам сопряжений.
В местах контакта с грунтом применяют битумно-полимерные составы, а на стяжках — пропиточные силикатные или полимерные укрепители, которые снижают пыление и увеличивают износостойкость.
Инженерные нюансы: что остаётся за кадром инструкций
В реальной укладке точность воды важнее, чем кажется: разница в 0,5 литра на мешок меняет В/Ц на несколько сотых, что отражается на прочности и усадке. Полифункциональные добавки не заменяют механического уплотнения — они лишь расширяют рабочее окно без потери удобоукладываемости. Распределение фракций заполнителя влияет на склонность к сегрегации сильнее, чем абсолютное содержание щебня. Контроль температуры смеси на старте даёт прогноз по времени потери подвижности; карманный термометр экономит партии и снижает риск холодных швов.
Как формировать карты укладки и избегать холодных швов?
Карту определяют по досягаемости инструмента и времени жизни замеса. Кромки выполняют с вертикальным ключом, очищают и активируют перед следующей заливкой. Переход между картами допускается только после удаления цементного молочка и нанесения адгезионного слоя.
При лестничных маршах каждый пролёт заливают непрерывно, начиная с подступенка, затем проступи, с ускоренной виброобработкой на рёбрах. На стяжках швы закладывают у порогов и колонн, чтобы локализовать температурные деформации.
Как хранить и транспортировать мешки, чтобы не потерять свойства?
Мешки хранят на поддонах при относительной влажности ниже средней и температуре выше точки росы, без контакта с полом и стенами. Повреждённую упаковку немедленно изолируют и используют в первую очередь, не смешивая с новыми партиями.
Транспортировка должна исключать дождевое увлажнение и капиллярное подсасывание влаги; герметичный тент и прокладки обязательны. Срок хранения отсчитывают с даты фасовки, контролируя насыпную текучесть при каждом вскрытии.
Как минимизировать расход смеси и упростить последующую отделку?

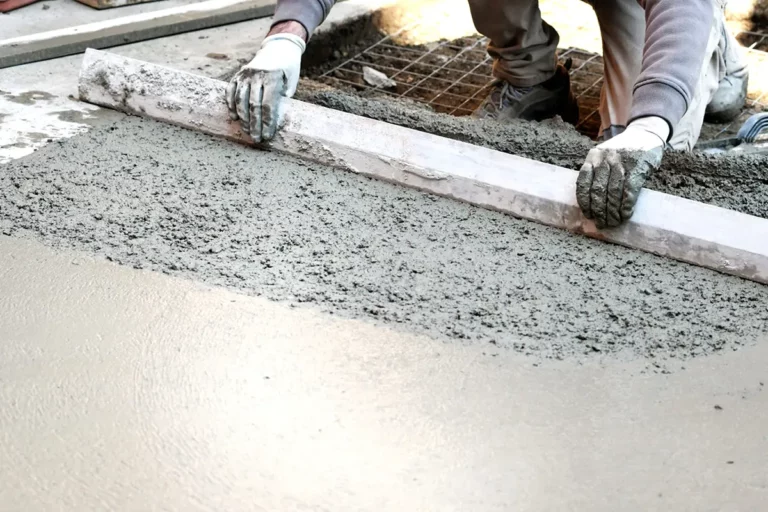

Экономия достигается геометрической точностью основания и применением маяков, которые задают проектную отметку. На стяжках это снижает перерасход на несколько процентов и сокращает толщину выравнивания под финишные покрытия.
После укладки поверхность защищают от испарения; рано снятая плёнка приводит к неравномерной усадке и фактуре. Выдержка под защитой сокращает объём шлифования и улучшает адгезию последующих слоёв.
Как составить смету на 1 м³ сухого бетона с учётом логистики и инструментов?
Базовая смета включает материал (мешки), доставку, разгрузку, воду, электроэнергию для миксера, износ тары и расходники. Для труднодоступных объектов добавляют такелаж и подачу по этажности. Финальная строка зависит от режима укладки и трудоёмкости контуров.
Сложные формы и закладные увеличивают время на виброобработку и добор по углам, что отражают в коэффициентах трудозатрат. В смете фиксируют резерв смеси на потери и на пробные партии для подбора воды.
FAQ
Сколько воды лить на мешок сухого бетона 25 кг?
Ориентир 3,8–4,2 литра для B20 при подвижности P2–P3. Финальную дозу уточняют по паспорту партии и целевому расплыву без водяной плёнки.
Сколько мешков нужно на 1 м³?
В среднем 80 мешков по 25 кг для B20, с технологическим резервом берут 84 мешка.
Подойдёт ли сухой бетон для ленточного фундамента хозпостройки?
Да, при объёмах до нескольких кубов и возможности посекционной укладки. Выбирают классы B15–B22,5 и обеспечивают виброуплотнение.
Чем сухой бетон отличается от пескобетона?
В сухом бетоне присутствует мелкий щебень, что повышает несущую способность и снижает усадку. Пескобетон — песок без щебня, ориентирован на стяжки.
Можно замешивать в бетономешалке и вручную?
Можно. Важно выдержать порядок: часть воды, сухая смесь, доводка водой до целевой подвижности, затем выдержка 2–3 минуты и повторное перемешивание.
Какой минимальный слой стяжки на сухом бетоне?
Над верхом основания не менее 40 мм при армирующей сетке и P3. На разделительном слое — от 50 мм с швами по карте.
Нужны ли добавки против мороза?
При работах ниже нуля используют противоморозные добавки и обеспечивают тепловой режим укрытия. Без этого смесь теряет прочность.
